小口徑鑄鋼氧化鋁陶瓷環復合襯套是一種專為高精度、高耐磨工況設計的高性能工程部件，廣泛應用于流體控制設備、精密泵閥、自動化機械及礦山液壓系統等對尺寸穩定性與耐久性要求嚴苛的領域。

本文以典型規格φ30mm的小口徑復合襯套為例，介紹其結構特點、材料選擇及高精度制造技術。

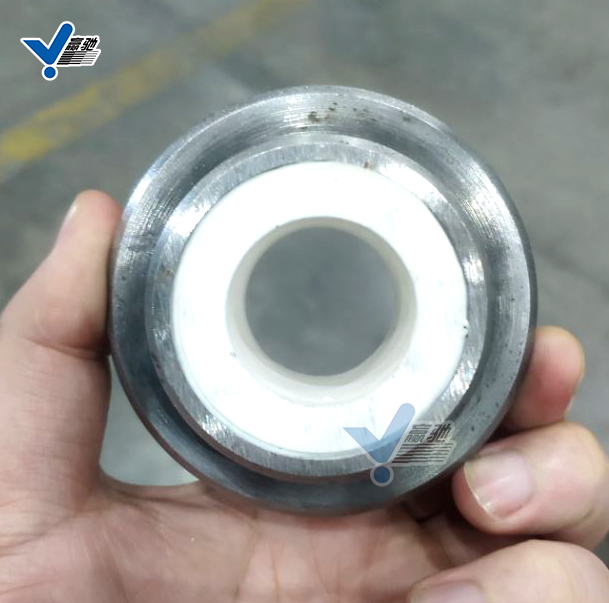

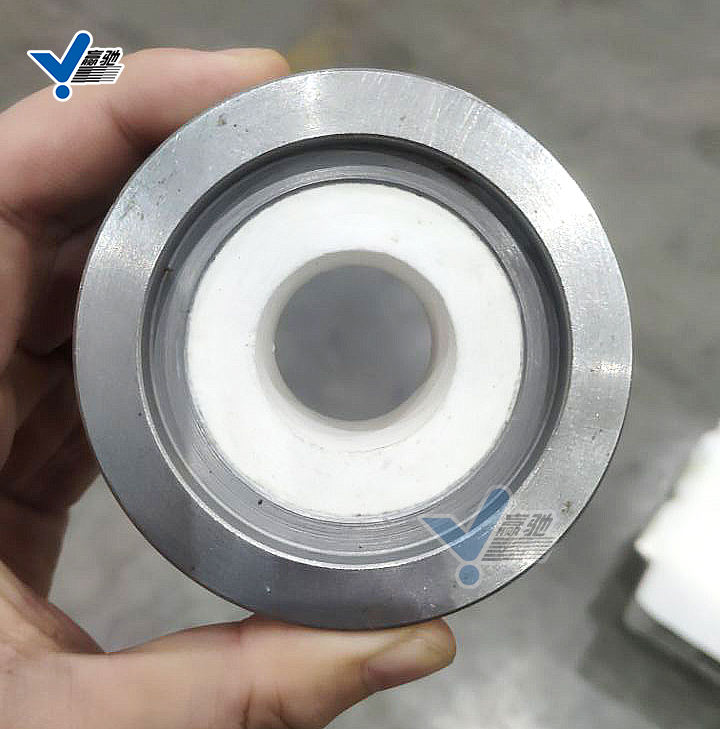

該復合襯套采用“外鋼內陶”雙層結構設計：外層為高強度鑄鋼基體，具備良好的機械強度、可加工性和連接性能，便于安裝固定；內層為高純度氧化鋁（Al?O?≥95%）陶瓷環，具有極高的硬度（HRA 88以上）、優異的耐磨性、耐腐蝕性和低摩擦系數，能夠在強磨粒磨損、酸堿腐蝕或高溫環境下長期穩定運行，顯著延長設備使用壽命。

“小口徑”通常指內徑在φ20mm至φ50mm之間的襯套產品，其制造難點在于陶瓷環在燒結和加工過程中極易因熱應力或受力不均產生變形，導致尺寸超差。為此，贏馳陶瓷通過優化全流程工藝，成功實現陶瓷環內徑精度達到ISO公差等級C11標準——即φ30mm尺寸的總公差控制在0.3mm以內（±0.15mm），滿足客戶對高裝配精度的要求。客戶反饋表明，該批復合襯套安裝順利，運行平穩，無異常磨損或松動現象，對贏馳陶瓷的產品精度與交付效率給予高度評價。

而贏馳陶瓷近期投入運行的新型燃?xì)飧G爐成為實現該精度的關鍵。

相比傳統電加熱窯爐，該燃?xì)飧G爐采用低氮燃燒技術與多點溫控系統，爐內溫度均勻性可達±5℃以內，有效避免了局部過熱或溫度梯度引發的應力變形。同時，燃?xì)馊紵a(chǎn)生的還原性氣氛有助于提升陶瓷致密度，降低氣孔率，從而提高燒結體的尺寸穩定性。通過精確設定升溫曲線（zui高燒結溫度達1650℃）、保溫時間及冷卻速率，陶瓷坯體的線性收縮率得以精確預測與控制，收縮一致性控制在0.8%以內。

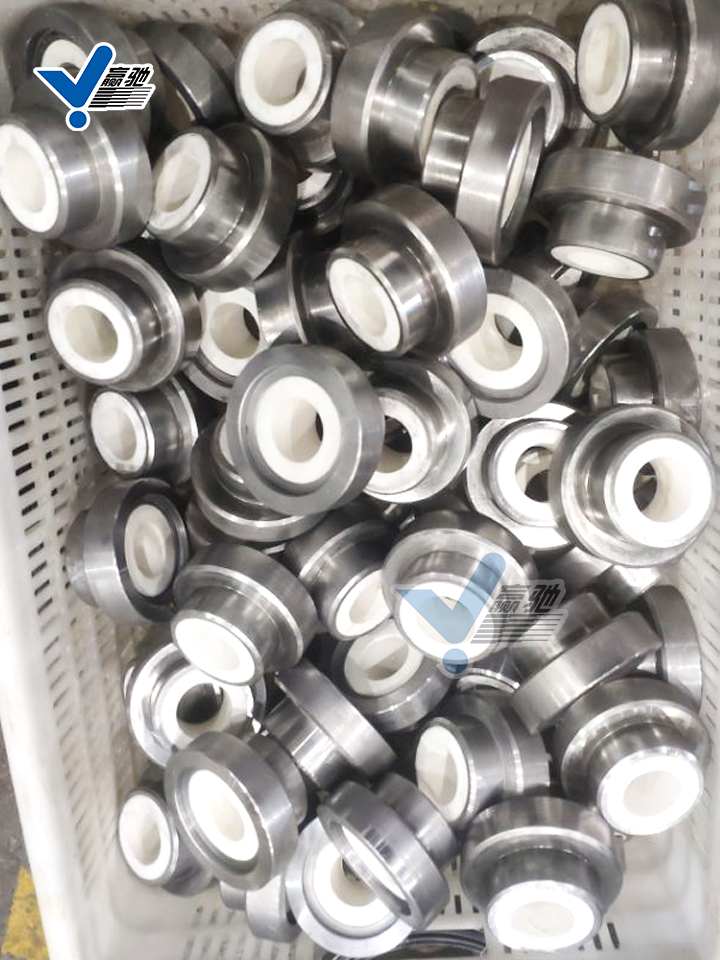

在成型階段，采用等靜壓干法成型工藝，確保坯體密度高度均勻；燒結后輔以數控精密研磨設備進行內徑與端面加工，最終實現陶瓷環內徑尺寸精度穩定達到C11標準。檢測數據顯示，批量產品直徑公差均控制在φ30±0.13mm范圍內，圓度誤差小于0.02mm，完全滿足高精度裝配要求。

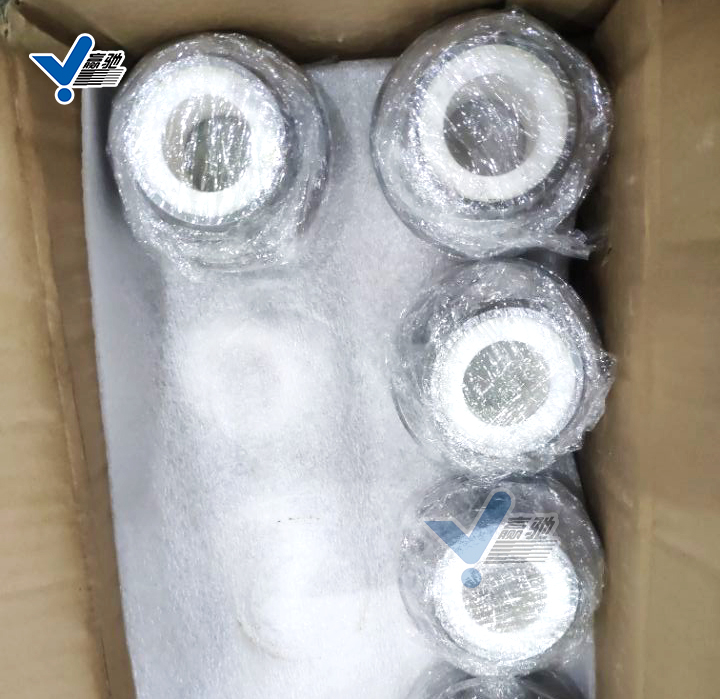

值得一提的是，燃?xì)飧G爐熱效率高、升溫速度快，單爐燒結周期較電窯縮短約25%，結合自動化上下料系統，整體生產節拍顯著提升。從原料準備到成品交付，陶瓷環制造周期壓縮至7天以內，大幅縮短客戶等待時間。

綜上所述，通過新型燃?xì)飧G爐與精密加工工藝的協同優化，贏馳陶瓷已實現C11級陶瓷環的穩定量產，為高端復合襯套的國產化提供了可靠技術路徑，也為特種陶瓷在精密工業領域的拓展應用樹立了新標桿，歡迎新老客戶定制采購。
