一、定義與特點
定義：陶瓷散堆填料是一種新型填料，也被稱為陶瓷環填料或瓷環填料，是一種通過特殊工藝制成的陶瓷制品，用于填充在塔器等設備內部，以優化氣液傳質和分離過程。
特點：
耐酸耐熱：陶瓷散堆填料能耐受除氫氟酸(HF)以外的無機酸，且耐高溫，抗老化，適用于高、低溫場合。
表面積大：通過在側壁上開有長方形窗孔，窗葉的彎入環心設計，使得氣、液體的分布性能得到顯著改善，內表面積得到充分利用。
應用廣泛：可用于化工、冶金、煤氣、制氧等行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等多種塔器中。
陶瓷散堆填料包括多種類型，如拉西環、十字隔板環、鮑爾環、階梯環、矩鞍環、異鞍環、共軛環等。這些不同類型的填料在結構、性能和適用范圍上各有特點，可根據具體工藝需求選擇合適的填料類型。
陶瓷散堆填料在化工、冶金等行業中具有廣泛的應用。其耐酸耐熱、表面積大、分布性能好等特點使得其能夠顯著提高塔器的傳質效率和分離效果。同時，陶瓷散堆填料還具有較長的使用壽命和較低的維護成本，為企業的生產運營帶來了顯著的經濟效益。
四、主要技術參數
化學分析
化學成分 | 90% 瓷環 | 99%瓷環 |
Al2O3 | ＞90% | ＞99% |
SiO2 | ＜7% | ＜0.2%/0.35% |
Fe2O3 | ＜0.5% | ＜0.1% |
Na2O+K2O | ＜0.4% | ＜0.4% |
MgO+CaO | ＜1% | ＜0.2% |
物理性能
項目 | 內容 | ||

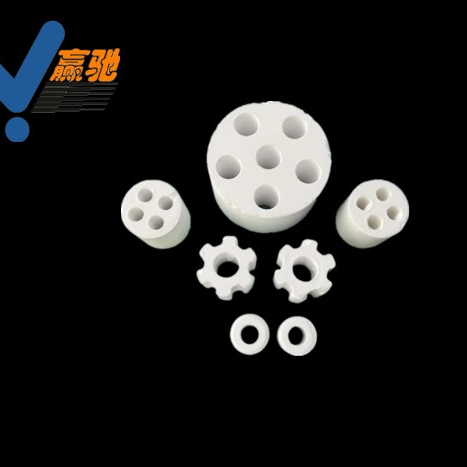

六翼環 | 多孔環 | 拉西環 | |
Al2O3 | 90%-99% | 90%-99% | 90%-99% |
使用溫度 | 1500℃ | 1500℃ | 1500℃ |
顯氣孔率 wt% | 1-35% | 1-35% | 1-35% |
吸水率 | 0.5-20% | 0.5-20% | 0.5-20%/3-5% |
比重 | 3.4-3.6g/m3 | 3.4-3.6g/m3 | 3.4-3.6g/m3/3.4-3.5g/m3 |
莫氏硬度 | 7-9級 | 7-9級 | 7-9級 |
尺寸 | 直徑:16-80mm 高度:16-85mm | 直徑:20-40mm 高度:20-40mm | 直徑:10-40mm 高度:10-40mm |
各類散料簡介
形狀：最簡單的散堆填料，是高與直徑相等的空心圓柱體。由德國人拉西（F. Raschig）在1914年發明，是第1種人工制成的填料。
特點：
結構簡單，制造方便。
氣液分布較差，容易產生壁流和溝流，傳質效率不高。
堆積密度大，壓降較高。
現狀：由于效率較低，已被許多新型填料取代，但在一些要求不高或腐蝕性極強的場合仍有使用。
形狀：一種改良型的環形填料，由美國Norton公司開發。其特點是將兩個環在中間連接，形成類似“8”字形或啞鈴形的結構，或在環內增加復雜的內筋結構。
特點：
高比表面積：內部結構復雜，提供更大的有效傳質面積。
低壓降：流道設計合理，氣體通過阻力小。
高通量：允許更大的氣液負荷。
抗堵塞性能好：不易堵塞，適合處理含固體顆粒或易結垢的物料。
應用：適用于要求高效率、低壓降的精餾、吸收等過程，尤其在石化、化肥等行業應用廣泛。
形狀：橫截面為六邊形的環狀填料。更常見的是階梯環（Cascade Ring），它是對拉西環的改進，在環的一端被切成階梯狀（像短片狀翻邊）。
特點（以階梯環為例）：
比拉西環性能優越：由于有翻邊，增加了氣液擾動，改善了液體分布，提高了傳質效率。
壓降低：比拉西環降低約20-30%。
通量大：允許更大的操作負荷。
抗堵性好：不易堆積堵塞。
應用：廣泛應用于精餾、吸收、解吸等過程，是目前使用最廣泛的散堆填料之一。
